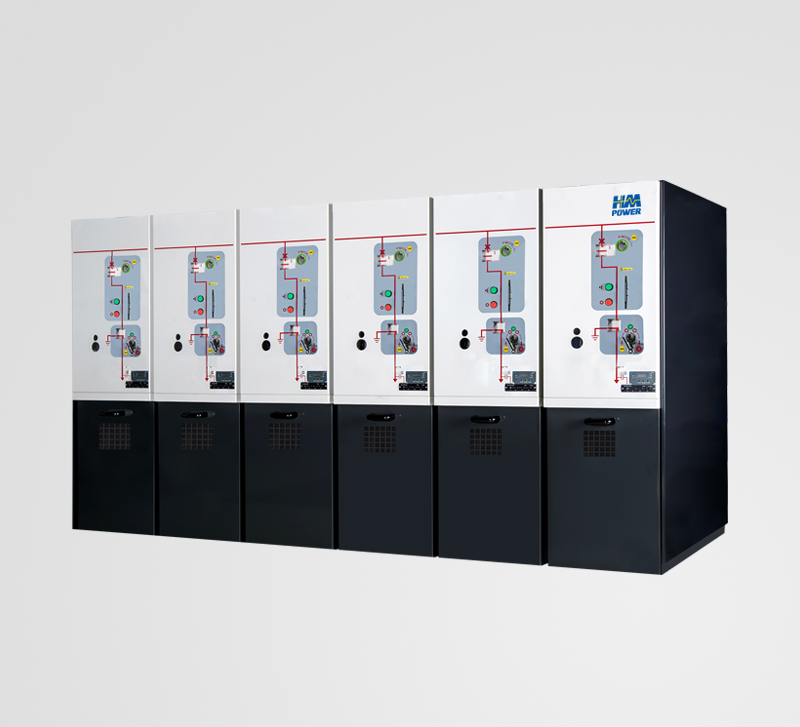

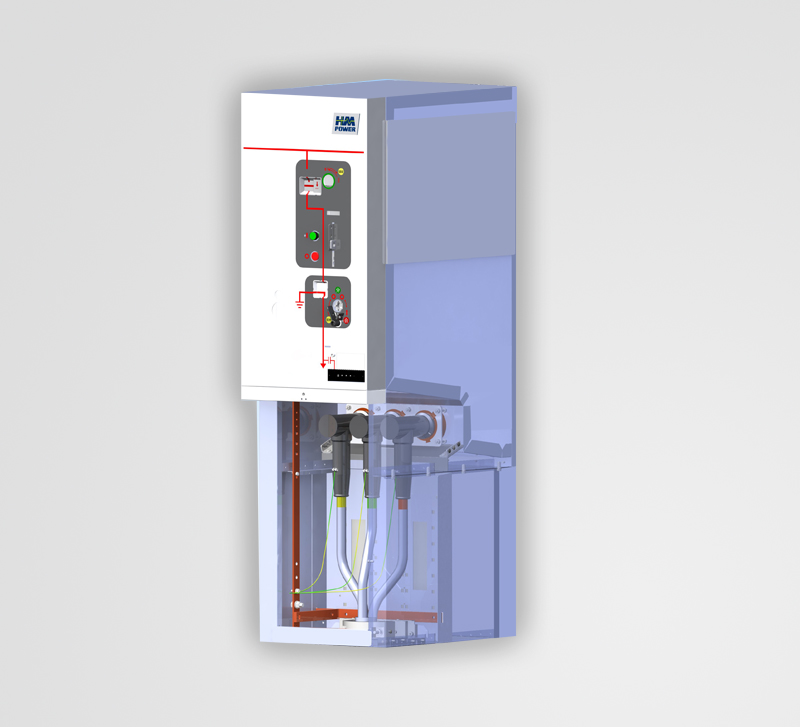

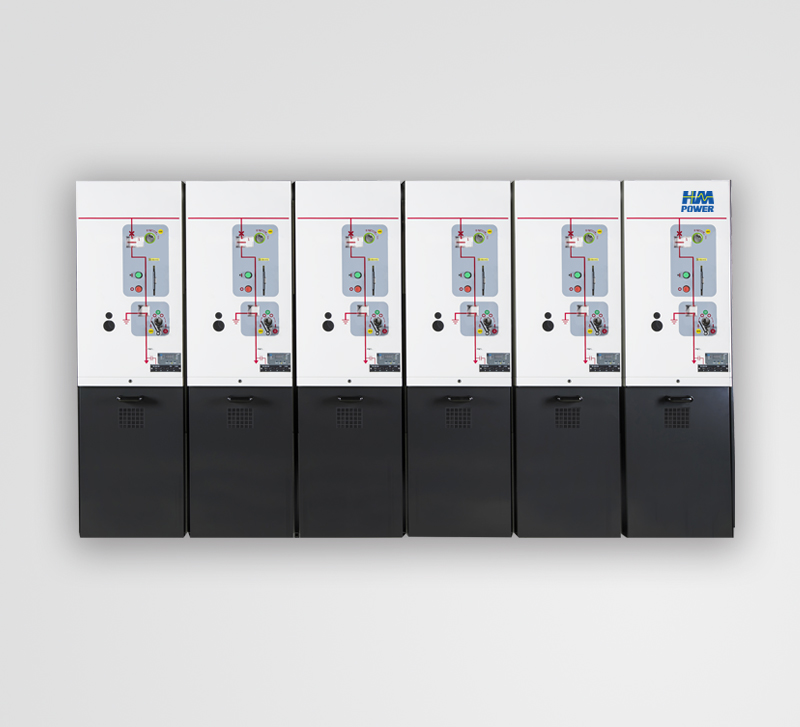

10kV常壓密封空氣絕緣開關柜/環網柜（多種柜型靈活組合）
- · XGN99(SR)-12/630-20/25
- · 絕緣介質：空氣絕緣
- · 壓力類型：常壓密封
- · 尺寸：460*770*1620mm
- · 安裝方式：可靠墻安裝
- · 推薦場合：電房增容、商場樓宇、醫院學校、機場碼頭、重點工程、軍用、電網
運行參數
- · 額定電壓：Ur 12kV
- · 頻率：fr 50HZ
- · 額定電流：Ir 630A
- · 短時耐受電流：Ik 25kA
在線咨詢
產品優勢
1、空氣絕緣：空氣不經任何處理，通過改進加工工藝，以及選用更高等級材料，優化電場等方式，滿足小型化的要求
2、常壓密封：無泄漏風險，保證絕緣性能穩定；
3、小型化：體積是KYN的1/5，可靠墻安裝，節省珍貴空間；
4、標準化擴展方式：現場安裝方便，減少停電時間；
5、簡潔的操作機構：結構簡單，穩定，機械壽命可達10000次。
產品特點
-
1、強大的載流能力最高可帶約11kW的負載，穩定運行；
2、強大的接地關合能力通過63kA，5次的接地開關短路關合能力試驗；
3、斷路器級設備短時耐受電流 25kA 4s；
4、源頭設計，防止生銹鈑金選用覆鋁鋅板，螺絲全部采用達克羅處理或不銹鋼螺絲，防止生銹；
5、作簡單方便模擬圖簡單直觀，高壓開關柜操作方便，帶防誤操作功能；

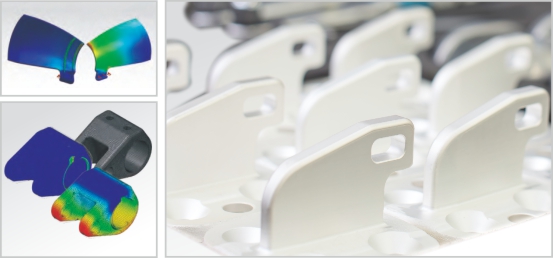

6、一體式殼體采用整體折彎技術，保證開關柜整體的剛性，避免因拼接導致柜體變形。
對比傳統開關柜
-
固體絕緣：
絕緣強度會隨損耗降低一旦發生擊穿不會自定修復。 -
六氟化硫絕緣：
氣體絕緣存在泄漏風險，會降低絕緣性能，并且釋放出溫室氣體，污染環境。 -
傳統手車柜：
需要定期維護，占地面積大，單臺柜子占地面積為1.2平方米。
-
常壓密封空氣絕緣柜：
空氣作為絕緣介質無絕緣損耗，預計使用壽命40年。 -
常壓密封空氣絕緣柜：
常壓密封箱體內外空氣可流通，無漏氣和污染環境等問題，安全、環保。 -
常壓密封空氣絕緣柜：
體積小，占地面積是傳統車柜的1/5，可降低配電房建造成本。
現階段的配電系統對10kV高壓開關柜的使用要求：
1、更精良：堅強網架、精良設備，以配電自動化為手段，2025年達到世界一流水平；
2、免維護：通過采用高質量免維護型產品，降低人力成本，及維護設備成本，提升設備使用率，間接提高投入產出比；
3、體積?。?/span>適用多種場合，節省空間，創造更多的土地利用價值；
4、更智能：主站可監控高壓開關柜狀態，進行遙控合分閘。設備可自主判斷故障并將信息上傳主站。
